Este ejemplo crea un FlexiLayout para una factura sencilla. Para simplificar el ejemplo, utiliza un documento de una sola página. A diferencia de los ejemplos anteriores, esta factura incluye una tabla. Este ejemplo le guía por todos los pasos de la creación de un FlexiLayout y le enseña trucos para describir la posición de los objetos. Lo más importante es que le enseña a detectar objetos de imagen que corresponden a elementos Table. Este ejemplo hace referencia al Ejemplo 1 y al Ejemplo 2, que describen la creación de FlexiLayouts con bloques y elementos de varios tipos (excepto tablas). Algunas de las operaciones básicas se describen allí con mayor detalle. El proyecto de FlexiLayout Studio con las imágenes de prueba y un FlexiLayout ya preparado se encuentra en %public%\ABBYY\FlexiCapture\12.0\Samples\FLS\English\Invoice One-Page. El documento de ejemplo es una factura sencilla, pero típica, y algunos de sus campos pueden estar ausentes.

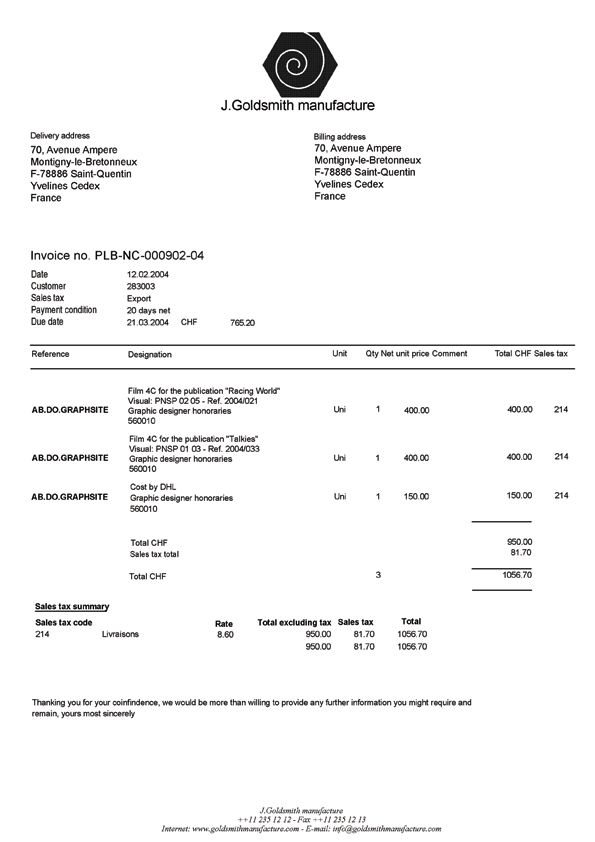

Captura de pantalla del documento de factura de una página usado como ejemplo en el Ejemplo 3 de ABBYY FlexiLayout Studio.
El objetivo de un FlexiLayout para este documento es garantizar la detección fiable de los siguientes campos en todas las imágenes de prueba (siempre que aparezcan en un documento):
  • Número de factura
  • Fecha de la factura
  • Dirección de entrega
  • Total Quantity
  • Total Amount
  • País
  • Invoice Table (solo las siguientes columnas: Reference, Designación, Cantidad, Precio unitario, Total)

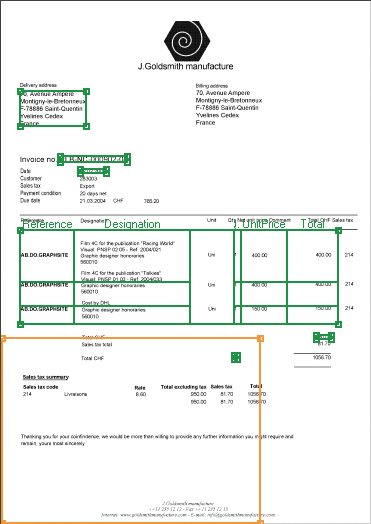

Captura de pantalla de la factura de ejemplo con los campos objetivo de captura marcados, incluidos Número de factura, Fecha de la factura, Dirección de entrega, Total Quantity, Total Amount, País y las columnas de Invoice Table, en ABBYY FlexiLayout Studio.
